Navigointi syvyyksissä
Jos olet koskaan työskennellyt merenrakennustyömaalla, tiedät, että putkilinjan pitäminen siellä, missä se kuuluu, on vaikeampaa kuin miltä näyttää. Vesi haluaa työntää sen takaisin ylös. Aina. Ja kun näin tapahtuu, et tarkastele vain aikataulun viivettä, vaan tarkastelet mahdollisia ympäristöongelmia, laitevaurioita ja monia erittäin stressaavia puheluita.
Puhutaanpa siis siitä, mikä on todella tärkeää, kun yrität pitää upotetun putken vakaana. Ei vain kaavoja - vaikka tulemme niihin - vaan niiden takana oleva ajattelu.
Tämän koko ongelman ytimessä on jotain, jonka useimmat meistä oppivat lukion fysiikassa: Archimedesin periaate. Yksinkertaisesti sanottuna, jos upotat jotain veteen, vesi työntyy ylöspäin voimalla, joka vastaa syrjäytyneen veden painoa. Se ei ole teoria - se on tosiasia, joka sinusta tuntuu aina, kun yrität työntää tyhjää ämpäriä säiliöön.
Putkilinjalle tästä tulee köydenveto. Toisella puolella sinulla on kelluvuus, kun yrität nostaa putkea. Toisaalta sinulla on putken oma paino ja sen päällä olevan maan tai täytön paino. Temppu on varmistaa, että alaspäin oleva puoli voittaa - mukavalla marginaalilla.
Useimmat tuntemani insinöörit suhtautuvat tässä konservatiivisesti. Ne laskevat kelluvuuden ikään kuin putki olisi täysin tyhjä, vaikka se kuljettaisi nestettä käytön aikana. Miksi? Koska sisäinen neste ei välttämättä aina ole paikalla huollon, tarkastusten tai käynnistyksen aikana, putki saattaa tyhjentyä osittain tai kokonaan. Joten sen nesteen painon käsitteleminen bonusturvamarginaalina on vain järkevää. Se ei ole liian varovaista. Se on realistista.
Itse matematiikka ei ole monimutkaista, mutta sinun on seurattava muutamia liikkuvia osia.
Aloitat putken painosta lineaarista jalkaa kohti. On selvää, että betoni ja teräs käyttäytyvät hyvin eri tavalla kuin HDPE vedessä. Sitten lasket ylöspäin suuntautuvan voiman syrjäytyneestä vedestä. Se riippuu putken ulkohalkaisijasta ja siitä, oletko makeassa vai suolaisessa vedessä - suolavesi on tiheämpää, noin 64 puntaa kuutiojalkaa kohti verrattuna tuoreen 62,4 paunaan. Pieni ero, mutta se kasvaa pitkän putken aikana.
Sitten on täyttö. Täällä asiat menevät hieman sekaisin. Maaperän paino on suoraviivaista, kun se on kuiva, mutta kun se on veden alla, menetät paljon vastustusta alaspäin. Upotetun yksikön paino on huomattavasti pienempi. Siksi useimmat suunnitteluoppaat käyttävät täyttöosuuteen turvallisuustekijää - usein noin 1,5. Se selittää maaperän vaihtelua, kyllästymistasoja ja sitä, että urakoitsijat eivät aina aseta täyttöä täysin tasaisesti.
Jos suoritat numeroita ja ylöspäin suuntautuva voima silti voittaa? Sitten sinun on tehtävä jotain. Lisää painoa paksumpia seiniä, betonikauluksia tai mekaanisia ankkureita. Nämä ovat kaikki päteviä korjauksia, mutta jokaisella on omat kustannukset ja logistiset kompromissinsa.
Tässä on kuitenkin mielestäni monet projektisuunnitelmat karkaamassa raiteilta. Laskelma on vain puolet tarinasta.

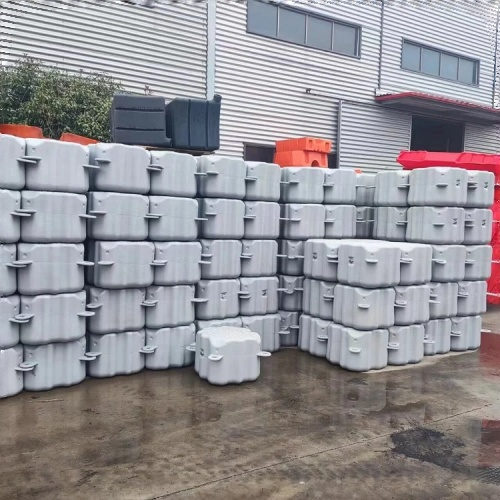

Varsinaisten kellukkeiden - putkeen kiinnitettävän kaupallisen laitteiston - valitseminen on yhtä paljon arviointia kuin aritmetiikkaa. Et voi vain katsoa kelluvuusluokitusta tietolomakkeessa ja kutsua sitä valmiiksi.
Mieti ensin järjestelmän kokonaispainoa.Tämä tarkoittaa putkea ja nestettä sekä kaikkia ulkoisia kuormia, kuten virtoja, aaltoja tai jopa meren kasvua ajan myötä. Itse pidän vähintään 1,2:n turvakertoimesta kokonaisnostekyvyssä. Se ei ole vedetty standardista - se on vain se, mitä olen nähnyt käytännössä toimivan useissa projekteissa. Se antaa sinulle tilaa hengittää, kun olosuhteet eivät ole ihanteelliset.
Toiseksi, missä tämä putki tulee asumaan?Jos se on suolaista vettä ja alttiina auringonvalolle, halvat kellukkeet hajoavat nopeasti. HDPE on hyvä valinta, sillä se kestää hyvin korroosiota ja UV-altistusta, ja voit kohtuudella odottaa 10–20 vuoden käyttöikää. Mutta jos olet suojaisessa makean veden ympäristössä, et ehkä tarvitse tätä suojaustasoa. Älä suunnittele liikaa vain siksi, että luettelossa niin sanotaan.
Kolmanneksi – ja tämä yllättää monet nuoremmat insinöörit – välillä on enemmän merkitystä kuin uskotkaan.Jos levität kellukkeet liian kauas toisistaan, putki painuu niiden väliin. Jos niputat ne liian lähelle, tuhlaat rahaa ja luot tarpeetonta vetämistä. Mikä pahempaa, huono välimatka voi aiheuttaa putkilinjan vääntymisen tai käärmeen sivusuunnassa veden alla, mikä heikentää koko kohdistuksesi. Tälle ei ole universaalia kaavaa; se riippuu putken jäykkyydestä, veden syvyydestä ja virran voimakkuudesta. Sinun on todella suoritettava taivutusanalyysi kelluvuuden tarkistuksen rinnalla.
Asennus on toinen kerros.Nykyaikaiset kiinnitys- tai pulttikiinnitteiset kellukemallit voivat lyhentää asennusaikaa merkittävästi – joskus jopa yli kolmanneksen vanhoihin menetelmiin verrattuna. Se ei ole vain työvoiman säästöä; se vähentää sukellusaikaa, välinevuokrausta ja sääaltistusta. Joten kannattaa maksaa hieman enemmän etukäteen laitteistosta, joka toimii nopeasti ja pysyy turvassa.
Tulevaisuudessa uskon, että tulemme näkemään lisää räätälöityjä kellukkeita syvänmeren tai korkean virtauksen kohteille.Vakiotuotteet sopivat hyvin ruoppaukseen tai rannikkotöihin, mutta kun kyseessä on hallittu nurjahdus tai erittäin epätasainen merenpohja, tarvitset jotain räätälöityä. Tämä tarkoittaa tiiviimpää yhteistyötä suunnittelutiimin ja kelluvien valmistajan välillä - ei vain hyllyltä tilaamista.
Loppujen lopuksi tässä ei ole kyse yhtälöiden muistamisesta.Kyse on ymmärtää, mitä vesi yrittää tehdä, ja pysyä askeleen edellä. Suorita numerosi huolellisesti, mutta luota myös harkintaasi materiaalien, välien ja asennustavan suhteen. Vakaa putkisto ei ole onnea – se on tulosta oikeiden kysymysten esittämisestä ennen kuin pudotat mitään veteen.
